手機相機的低壓閃光燈電路設計(圖)
|
上傳人：admin 上傳時間： 2007-10-24 瀏覽次數： 1013 |
手機的周邊設計是增加手機附加功能、賣點和新利潤的主要方法。每年推出的數百種新款手機，無非是改變或增加了手機的外觀形狀和顏色、鍵盤燈和顯示屏的顏色和亮度、聲音重現的方式和質量、鈴聲和弦的變化、拍照、上網、接收電視和電臺以及播放MP3的功能等等。手機增加拍照功能幾乎成了手機新設計方案的必然趨勢，目前市場上的手機相機大多是選用30萬像素VGA格式的CMOS鏡頭，100萬至200萬像素的CMOS鏡頭已經成為當前手機設計的主流。為了給手機相機拍照時補光，閃光燈也就成了手機的必需品。
以高亮度LED為閃光燈源的低壓閃光燈電路簡單、高效、省電、低成本、占PCB面積小，特別適用于手機、數碼相機和手持設備。

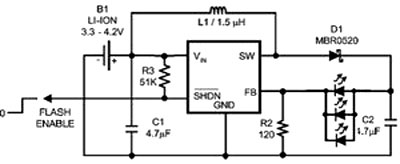

圖1 借助于電感器的升壓電路

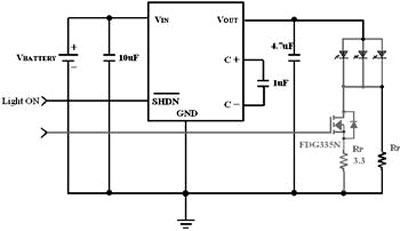

圖2 借助于電容器升壓的電荷泵電路
（a） 借助于電感器的升壓電路 （b） 借助于電容器升壓的電荷泵電路

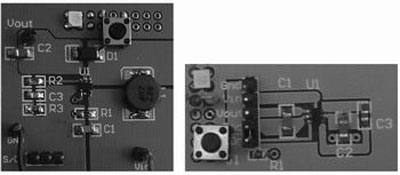

圖3 兩種不同升壓方法的實驗PCB板圖
