三通道LED恒流驅動器分析(圖)
|
上傳人：admin 上傳時間： 2007-11-14 瀏覽次數： 617 |
在參考設計時沒有涉及實際應用當中的電源部分、接地隔離處理、光學部分、長距離級聯供電、實際數據傳輸延時及波形頻率等等,主要是圍繞部分功率驅動的實際應用。

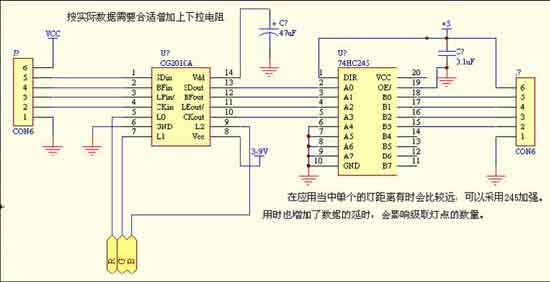

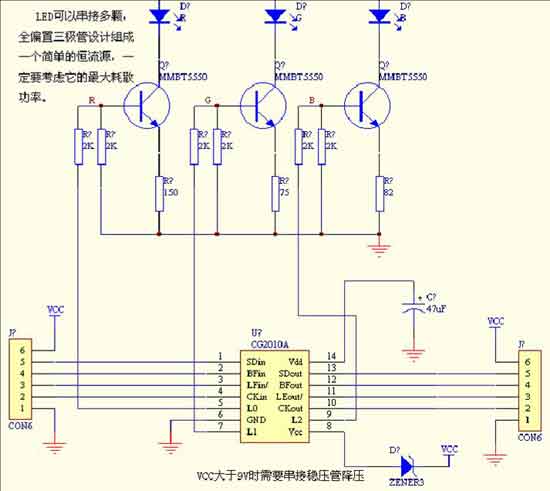

CG2010A是專用為LED串接級連應用設計的CMOS集成電路,可提供全彩三通道LED驅動,內部有信號整形、級連驅動輸出、穩壓器等線路.適合燈帶式結構的LED顯示驅動應用,電流大于30mA,耐壓大于9V,允許用戶在5V信號不變的情況下靈活的選擇LED數量.
CG2010內部集成有三端穩壓器,可以3-9V直接供電,有可能超過9V時,可以串接穩壓管降壓,具體型號可以參考我的博客:穩壓器及穩壓二極管選型對照表。
DD313
三通道大功率LED 恒流驅動器
產品概述
DD313 是專為大功率LED應用所設計的恒流驅動芯片.內建三個恒流輸出通道,可透過三個外掛電阻分別設定輸出電流值.并特別設計三個使能端,可個別獨立控制三輸出通道的開關時間,切換頻率最高達一兆赫(1MHz).電流輸出反應極快,支持高色階變化及高畫面刷新率的應用.芯片內建過熱斷電及過電流保護功能,使應用系統可靠性更為提升.
