概述

　　頻率測量是電子儀器儀表行業中的一個基本測量項目，廣泛用于計量、科研、教學、航空航天、工業控制、軍事等諸多領域。

　　NB8216D是寧波甬芯微電子公司(WWW.nbic.com.cn)針對國外現有的同類頻率測量芯片(例如ICM7216D等)存在的幾方面缺點(直接測量頻率低、工作電壓范圍窄、整體功耗大、顯示驅動能力弱)，以高速、低壓、低功耗、增強驅動為研究出發點，在保證高精度、高分辨率、高穩定性等良好性能的基礎上，對芯片設計和制造工藝進行創新和全過程優化。其總體性能超過國外同類心芯片，最高測量頻率是同類芯片的4倍，達40MHz，可減少分頻級數，簡化整機設計：工作電壓范圍拓寬到2～5V，可用于手持式設計；靜態功耗大幅降低和驅動能力增強是提高性能和穩定精度的有力保證。該芯片擁有完全自主知識產權并申報發明專利，能直接代換同類芯片，明顯提升總體性能和降低了成本，符合歐盟ROHS環保標準。

　　特點

　　1、全新設計的單片頻率計芯片，全面取代MCU單片機測頻方案。2、測量頻率達40MHz，功能兼容ICM7216D，性能更優越，成本低。3、單電源低工作電壓設計(2.0～5.OV)。4、先進低壓、低功耗CMOS工藝，低靜態電流(4～5mA)，抗靜電能力強。5、采用1MHz或10MHz的晶體組成穩定的本地振蕩器。6、驅動能力強，輸出可直接驅動8位LED的位與段顯示。7、有0.01秒、0.1秒、1秒、10秒四檔內部選通測量時間。8、標準DIP28或SOP28貼片式塑料封裝。

　　管腳排列及功能

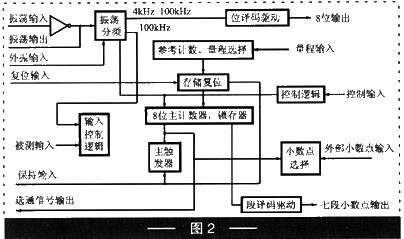

　　管腳排列如圖1所示，功能如表1所示，其內部框圖如圖2所示。
