小型無變壓器開關電源
采用變壓器的供電電源體積較大，在一些要求小體積的制作中難以使用。本文介紹的小型無變壓器電源，能提供３～１５Ｖ的電壓，最大電流１５０ｍＡ，可滿足小型電子設備的供電需要。

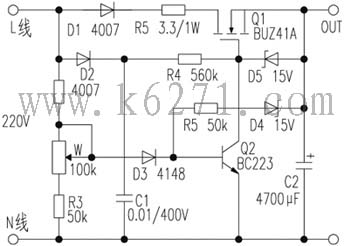

電路如圖所示，２２０Ｖ經Ｄ２整流Ｃ１濾波，作為Ｑ１的導通驅動電壓，當２２０Ｖ正半周開始、但Ｗ滑動端上電壓尚未足夠大時，Ｑ２處于截止狀態，Ｃ１上的電壓經Ｒ４加在Ｑ１的柵極使Ｑ１導通，２２０Ｖ正半周經Ｄ１、Ｒ５、Ｑ１對電容Ｃ２快速充電。當Ｗ滑動端的電壓升到足以使Ｄ３和Ｑ２導通時，Ｑ１柵極失去電壓而截止。調節Ｗ即可調節對Ｃ２的充電時間，也就調節了輸出電壓。由于Ｑ１的導通時間極短，因此Ｃ２選用了大容量電容，以保證有較平滑的輸出電壓。
電路中Ｒ５是限流電阻，可減小對Ｃ２充電電流的峰值。穩壓管Ｄ５是為了防止Ｑ１因柵極電壓過高損壞而設。Ｄ４用作輸出保護，當Ｃ２兩端電壓過高時Ｄ４、Ｑ２導通，使Ｑ１截止。因在市電的負半周時電路不工作，為了加大輸出電流，可在輸入端加接一整流橋，使市電的正負半周都能得到利用，這樣可使輸出電流增加８０ｍＡ，同時還能改善輸出電壓的平滑度。在實際應用時可將電位器Ｗ、Ｒ３用一個固定電阻代替。在輸出電壓穩定度要求高時，可加接三端穩壓ＩＣ。
此電路簡單，只要焊接無誤即可工作。該電路無隔離措施，使用時電源的Ｌ線、Ｎ線不要接錯。
